Type: R1L-R1G

โฟลว์สวิทช์แบบใบพาย (Paddle flow switches), การสัมผัสแบบรีดสวิทซ์, เกลียวตัวผู้ขนาด 1/2 นิ้ว

การใช้งานหลัก: สวิทช์การไหลที่เรียบง่ายและมีประสิทธิภาพที่สุดในราคา ใช้สำหรับตรวจจับการไหลของน้ำในท่อน้ำขนาดเล็ก,การสัมผัสเปิดโดยกระแสเพิ่มขึ้น
วัสดุตัวเรือนหลัก: โพลี่โพรพิลีน, ทนทานต่อโอโซนและผลิตภัณฑ์ฆ่าเชื้อโรคในน้ำ, สามารถใช้ได้กับน้ำดื่ม
ก้านใบพัด : ไทเทเนียม,ให้ความต้านทานการกัดกร่อนที่โดดเด่นและมีประสิทธิภาพด้านเชิงกล
ระดับกระแส: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V, โหลดความต้านทาน resistive load.
ชนิดหน้าสัมผัสไฟฟ้า: ปิดปกติ, เปิดโดยการไหลเพิ่มขึ้น

ดาวน์โหลด PDF 1228

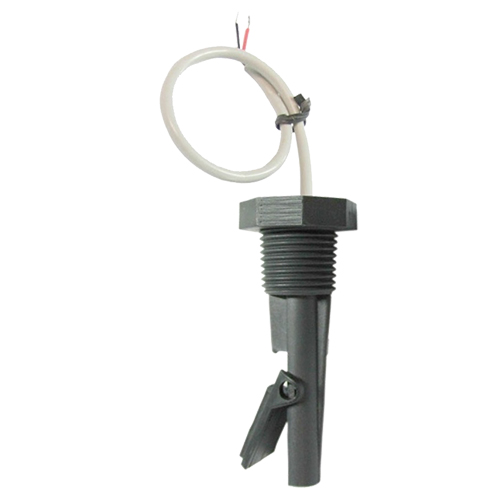

Type: R1Y-R1E

โฟลว์สวิทช์แบบใบพาย (Paddle flow switches),การสัมผัสแบบรีดสวิทต์, เกลียวตัวผู้ขนาด 1/2 นิ้ว, แขนใบพายส่วนขยาย

การใช้งานหลัก: สวิตช์การไหลแบบง่ายที่คุ้มค่าสำหรับการพัฒนาสำหรับการใช้งานกับสระว่ายน้ำ.สำหรับการตรวจจับการไหลของน้ำในแนวตั้ง ขนาดเส้นผ่าศูนย์กลางท่อน้ำขนาด 63 มม. ไหลทวนขึ้น
วัสดุตัวเรือนหลัก: โพลี่โพรพิลีน, ทนทานต่อโอโซนและผลิตภัณฑ์ฆ่าเชื้อโรคในน้ำ, สามารถใช้ได้กับน้ำดื่ม
ระดับกระแสไฟฟ้า: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V, โหลดความต้านทาน resitive load.
ชนิดหน้าสัมผัสไฟฟ้า: ปกติปิด, เปิดเมื่อการไหลเพิ่มขึ้น

ดาวน์โหลด PDF 1236

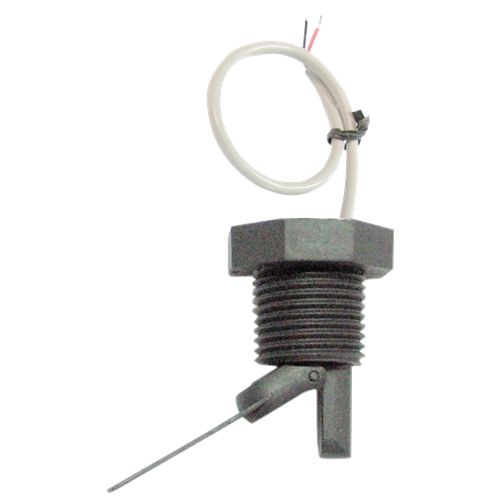

Type: R1S-R1F

โฟลว์สวิทช์แบบใบพาย (Paddle flow switches), การสัมผัสแบบรีดสวิทช์(reed switch contact), เกลียวตัวผู้ขนาด 1/2 นิ้ว,ใบพัดยาว

การใช้งานหลัก: สวิทช์การไหลที่ง่ายที่สุดพร้อมด้วยแม่เหล็กดึงกลับ ตำแหน่งการติดตั้งที่แนะนำคือกันท่อแนวนอน
แต่สามารถติดตั้งในตำแหน่งใดก็ได้ สำหรับการตรวจจับการไหลของน้ำของท่อน้ำ เส้นผ่าศูนย์กลาง 25 ถึง 63 มม.
วัสดุตัวเรือนหลัก:โพลี่โพรพิลีน, ทนทานต่อโอโซนและผลิตภัณฑ์ฆ่าเชื้อโรคในน้ำ, สามารถใช้ได้กับน้ำดื่ม
ก้านใบพัด: ไทเทเนียม
ระดับกระแสไฟฟ้า: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V
ประเภทหน้าสัมผัสไฟฟ้า: เปิดปกติ ,ปิดโดยการไหลเพิ่มขึ้น

ดาวน์โหลด PDF 1247

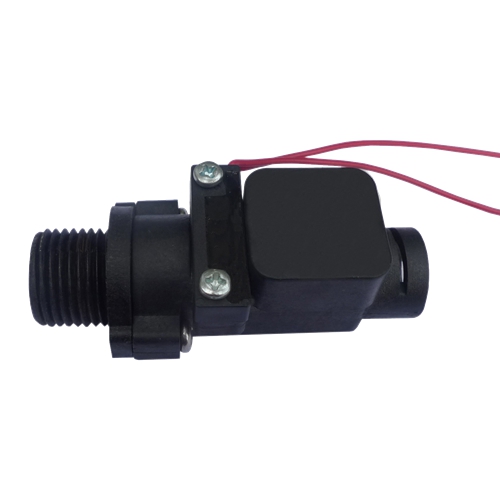

Type: R20

โฟลว์สวิตช์แบบปีก (Flap flow switches) หน้าสัมผัสแบบรีดสวิตซ์(Reed switch contact),เกลียวตัวผู้ 1/2” BSPP.

การใช้งานหลัก: ผลิตภัณฑ์ที่พัฒนาขึ้นสำหรับเครื่องทำน้ำร้อนแบบทันทีขนาดเล็ก สำหรับอาบน้ำ
ระบบปีกเคลีอนที่ได้กะทัดรัด. ทางเข้าของน้ำจะกระทำโดยตรงโดย เกลียวตัวผู้ 1/2” BS” BSPP.
บังคับติดตั้งในแนวตั้งโดยมีช่องเติมน้ำเข้าจากด้านล่าง. เชื่อมต่อกับท่อทองแดงภายใน DN8 และ DN10 พร้อมการเชื่อมอย่างรวดเร็ว
วัสดุตัวเรือน: PPO ใช้ได้กับน้ำดื่ม
ระดับกระแสไฟฟ้า: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V
ประเภทหน้าสัมผัสไฟฟ้า: เปิดปกติ, ปิดโดยการไหลเพิ่มขึ้น
เส้นผ่าศูนย์กลางที่กำหนด: DN8-DN10
ช่วงอุณหภูมิของเหลว: 5 ถึง 80 ° c
ระดับการป้องกันการเข้า: IP65

ดาวน์โหลด PDF 1252

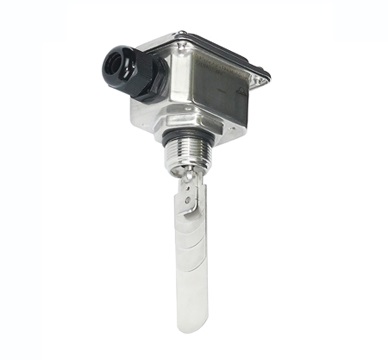

Type: R15

โฟลวสวิตช์ควบคุมการไหลใบพายสเตนเลสทั้งหมด(All stainless steel paddle flow switch), สวิทต์ 16A snap action ,เกลียวตัวผู้ขนาด 3/4 นิ้ว.

การใช้งานหลัก : การตรวจจับการไหลของน้ำในท่อน้ำ
ฝาครอบ: สแตนเลส 304, IP69K, IK7
ระดับกระแสไฟฟ้า: 16A
ชนิดหน้าสัมผัสไฟฟ้า: SPDT, เปิดหรือปิดเมื่อกระแสเพิ่มขึ้น
เส้นผ่านศูนย์กลางที่กำหนด: สามารถใช้กับท่อขนาดเส้นผ่านศูนย์กลางภายใน 32 มม. ขึ้นไปใบพายมีความยาวแตกต่างกัน 5 ส่วน ช่วยให้สามารถใช้กับขนาดท่อต่าง ๆ ได้

ดาวน์โหลด PDF 1260

DISCONTINUED

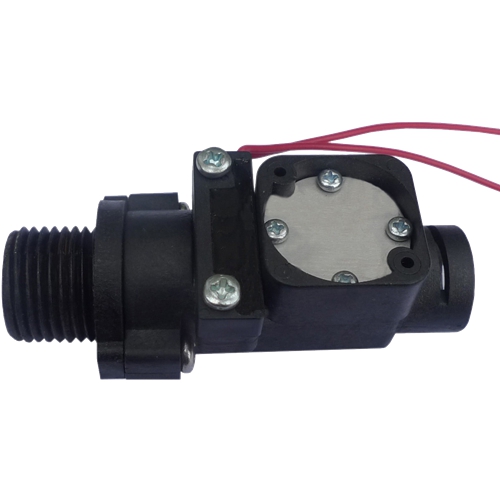

Type: R21

โฟลว์สวิทต์แบบปีก Flap flow switches, หน้าสัมผัสรีดสวิทช์, เกลียวตัวผู้ขนาด 1/2” BSPP พร้อมคูเลอร์ Triac

การใช้งานหลัก: ผลิตภัณฑ์ที่พัฒนาขึ้นสำหรับเครื่องทำน้ำร้อนแบบทันทีขนาดเล็กสำหรับอาบน้ำ ระบบปีกเคลื่อนที่และกะทัดรัด
วัสดุตัวเรือน: PPO เข้ากันได้กับน้ำดื่ม
ปีก: PPO
ก้านใบพาย: สแตนเลส
ระดับไฟฟ้า: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V
ความเข้ากันได้กับของเหลว: สำหรับใช้กับน้ำสะอาดและของเหลวที่ไม่มีอนุภาคแม่เหล็ก
และปราศจากสารเคมีที่ไม่เข้ากันกับ PPO และสแตนเลส
ความดันนอมินอล ที่ 20 ° C: 1MPa (PN10)
ช่วงอุณหภูมิของเหลว: 5 ถึง 80 ° c
ระดับป้องกันน้ำและฝุ่น: IP65
การเชื่อมต่อไฟฟ้า: สายไฟ x 2 AWG24 (0.2 มม. ²) ฉนวน PVC

ดาวน์โหลด PDF 1262

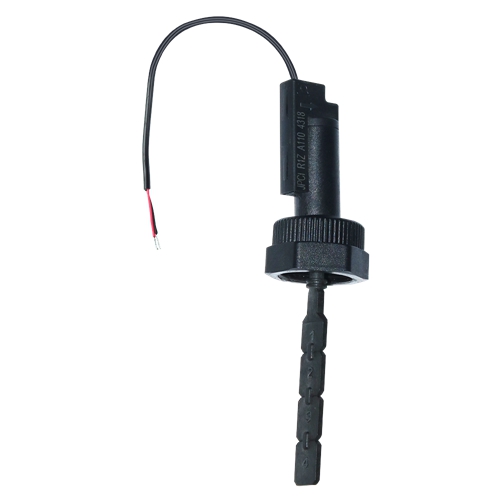

Type: R1Z2

โฟลว์สวิตช์ใบพาย Paddle flow switches, หน้าสัมผัสรีดสวิตช์, รุ่นแรงดันไฟฟ้าต่ำทำให้ง่ายขึ้น

การใช้งานหลัก: การใช้งานปริมาณมากในการตรวจจับการไหลของวงจรอิเล็กทรอนิกส์แรงดันต่ำ,รุ่นที่ประหยัดที่สุด สามารถใช้กับท่อน้ำขนาดเส้นผ่าศูนย์กลาง 15 ถึง 100 มม.
ก้านใบพัด : ไทเทเนียม (จดสิทธิบัตร)
ระดับกระแสไฟฟ้า: สูงสุด 0.5A, สูงสุด 10VA, สูงสุด 80V, resistive load.
ประเภทหน้าสัมผัสไฟฟ้า: เปิดปกติ, ปิดโดยการไหลเพิ่มขึ้น
ระดับการป้องกันน้ำและฝุ่น: IP65

ดาวน์โหลด PDF 1270

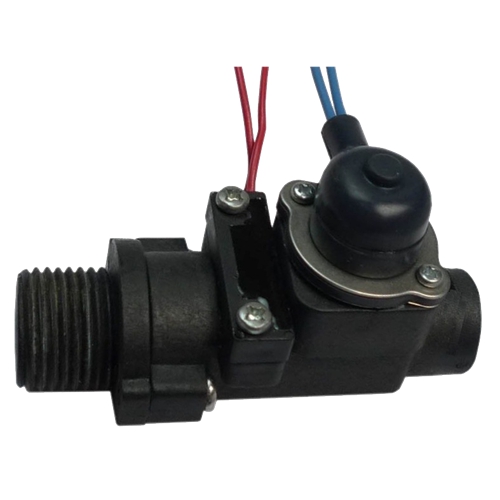

Type: R22

โฟลว์สวิทช์แบบปีก (Flap flow switches), หน้าสัมผัสแบบรีดสวิทช์( reed switch contact)

เกลียวตัวผู้ 1/2” BSPP, พร้อมควบคุมอุณหภูมิน้ำเข้า
การใช้งานหลัก: ผลิตภัณฑ์ที่พัฒนาขึ้นสำหรับเครื่องทำน้ำอุ่นขนาดเล็กแบบทันที สำหรับการอาบน้ำฝักบัวในวงจร ที่ซึ่งน้ำสามารถอุ่นได้โดยอุปกรณ์พลังงานแสงอาทิตย์ หรือปั๊มความร้อน.
วัสดุตัวเรือน: PPO ใช้ได้กับน้ำดื่ม
ปีก: PPO
แกนใบพัด: สแตนเลส
ระดับกระแสไฟฟ้าสวิตช์ตรวจจับการไหล: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V
ความดันนอมินอล ที่ 20 ° C: 1MPa (PN10)
ช่วงอุณหภูมิของเหลว: 5 ถึง 80 ° c
ช่วงอุณหภูมิ: 5 ถึง 50 ° c
ระดับการป้องกันการเข้า: IP65
การเชื่อมต่อไฟฟ้า: สายไฟ AWG24x 2 (0.2 มม. ²) ฉนวน PVC

ดาวน์โหลด PDF 1273

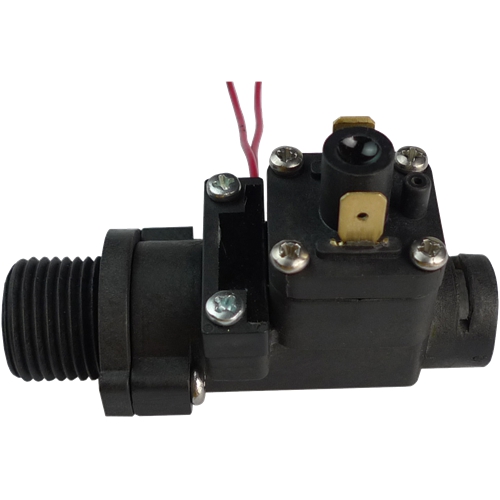

Type: R23

โฟลว์สวิตช์แบบปีก(Flap flow switches),สัมผัสแบบรีดสวิตท์(reed switch contact)เกลียวตัวผู้ 1/2” BSPP,พร้อมกับควบคุมแรงดันน้ำไหลเข้า

วัสดุ: PPO ใช้ได้กับน้ำดื่ม
ปีก: PPO
แกนใบพัด: สแตนเลส
ระดับกระแสไฟฟ้าสวิตช์ตรวจจับการไหล: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V
ความเข้ากันได้กับของเหลว: สำหรับใช้กับน้ำสะอาด และของเหลวที่ไม่มีอนุภาคแม่เหล็ก และปราศจากสารเคมีที่เข้ากันไม่ได้กับ PPO, สแตนเลส,และเมมเบรนสวิตช์ความดัน NBR.
ความดันนอมินอลที่ 20 ° C: 1MPa
ช่วงอุณหภูมิของของเหลว: 5 ถึง 80 ° c
ระดับการป้องกันการเข้า: IP65

ดาวน์โหลด PDF 1284

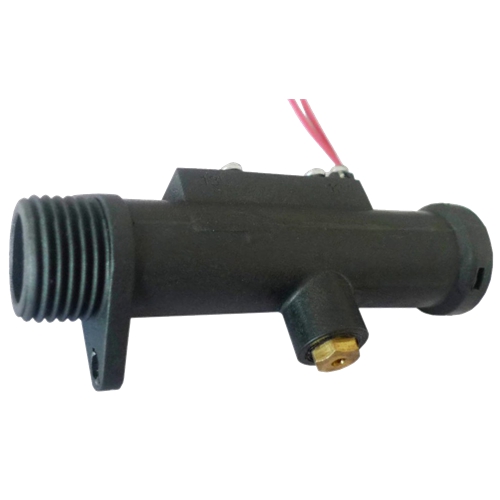

Type: R3F

โฟลว์สวิตช์แบบลูกสูบ(Piston flow switches), หน้าสัมผัสรีดสวิทต์ 1/2”, เกลียวตัวผู้ BSPP และการเชื่อมต่อแบบ snap-on สำหรับท่อทองแดง DN10 หรือ 12.7 OD

การใช้งานหลัก: ผลิตภัณฑ์ที่พัฒนาขึ้นสำหรับเครื่องทำน้ำอุ่นไฟฟ้าหรือก๊าซแบบทันที
วัสดุตัวเรือน: PPO เข้ากันได้กับน้ำดื่ม
ลูกสูบ: PPO
สปริง: สแตนเลส 304
ระดับกระแสไฟฟ้า: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V
ประเภทหน้าสัมผัสไฟฟ้า: เปิดปกติ ปิดโดยการไหลเพิ่มขึ้น
ความดันนอมินอล ที่ 20 ° C: 1MPa (PN10)
ตำแหน่งการติดตั้งบังคับ: บนท่อแนวตั้ง, การไหลย้อนขึ้น
ค่าการสอบเทียบวาล์วแรงดันเกิน: 1.5 MPa + 0.5, - 0
การป้องกันการเข้า: IP65
การเชื่อมต่อไฟฟ้า: สายไฟ 2 x AWG24 (0.2 มม. ²) ฉนวน PVC

ดาวน์โหลด PDF 1296

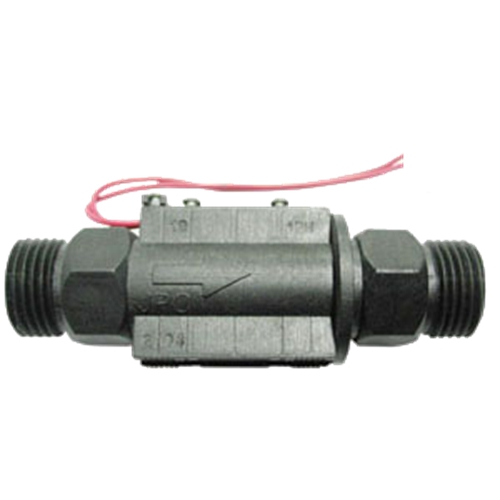

Type: R35

โฟลว์สวิตช์แบบลูกสูบ (Piston flow switches), การสัมผัสรีดสวิตช์,เกลียวตัวผู้ 1/2” BSPP ที่ทางเข้าและทางออก

การใช้งานหลัก: ผลิตภัณฑ์ที่พัฒนาขึ้นสำหรับเครื่องทำน้ำอุ่นไฟฟ้าหรือก๊าซแบบทันที
วัสดุตัวเรือน: PPO ใช้ได้กับน้ำดื่ม
ลูกสูบ: PPO
ระดับไฟฟ้า: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V
ความดันปกติที่ 20 ° C: 1MPa (PN10)
ตำแหน่งการติดตั้งบังคับ: บนท่อแนวตั้ง, การไหลของกระแสน้ำด้านบน
การเชื่อมต่อท่อน้ำ: ทางเข้าและทางออกน้ำ: ต่อด้วยเกลียวตัวผู้ ½” BSPP(ต้องการปะเก็น)
ช่วงอุณหภูมิของเหลว: 5 ถึง 80 ° c
ระดับป้องกันการเข้า: IP65
การเชื่อมต่อไฟฟ้า: สายไฟ 2 x AWG24 (0.2 มม. ²) ฉนวน PVC

ดาวน์โหลด PDF 1308

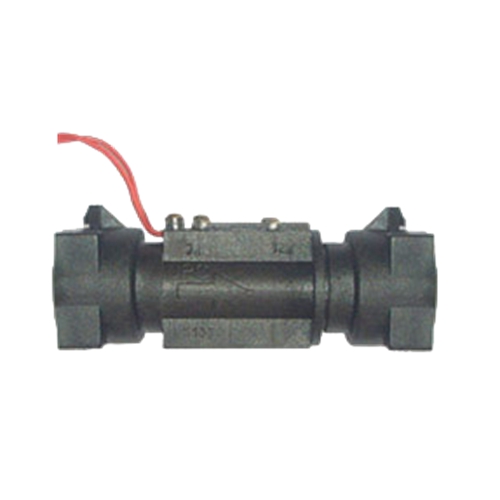

Type: R34

โฟลว์สวิตช์แบบลูกสูบ(Piston flow switches), การสัมผัสรีดสวิตช์, Snap in ที่ทางเข้าและทางออก,สำหรับท่อทองแดง

การใช้งานหลัก: ผลิตภัณฑ์ที่พัฒนาขึ้นสำหรับเครื่องทำน้ำอุ่นไฟฟ้าหรือก๊าซแบบทันที ดูดน้ำเข้าและออก สำหรับท่อทองแดง บังคับติดตั้งในแนวตั้งโดยมีช่องเติมน้ำจากด้านล่าง
วัสดุตัวเรือน: PPO ใช้ได้กับน้ำดื่ม
ระดับกระแสไฟฟ้า: สูงสุด 1A, สูงสุด 70W, สูงสุด 250V
ประเภทการสัมผัสไฟฟ้า: ปกติเปิด ,ปิดเมื่อการไหลเพิ่มขึ้น
เส้นผ่าศูนย์กลางที่กำหนด: DN15
ระดับการป้องกันการเข้า: IP65
การเชื่อมต่อไฟฟ้า: สายไฟ 2x AWG24 (0.2 มม. ²) ฉนวน PVC

ดาวน์โหลด PDF 1318

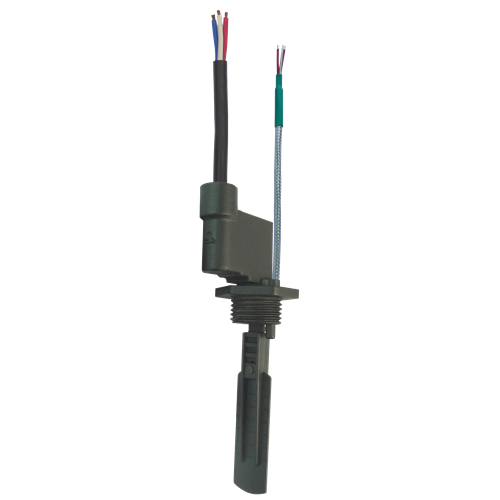

Type: R1R

โฟลว์สวิทช์แบบใบพาย, หน้าสัมผัสไมโคร-สวิตช์, เกลียวตัวผู้ BSPP ขนาด1/2”,และเซ็นเซอร์อุณหภูมิ Pt100

การใช้งานหลัก: การตรวจจับการไหลของน้ำในท่อน้ำที่มีการวัดอุณหภูมิของน้ำพร้อมกัน
วัสดุตัวเรือนหลัก: PPO เสริมใยแก้ว,สามารถใช้ได้กับน้ำดื่ม
วัสดุใบพัด: โพลี่โพรพิลีน, ทนต่อโอโซนและผลิตภัณฑ์ฆ่าเชื้อโรคในน้ำ
ระดับกระแสไฟฟ้า: ต้านทาน 5A, 230V AC
ชนิดหน้าสัมผัสไฟฟ้า: SPDT, เปิดหรือปิดเมื่อกระแสการไหลเพิ่มขึ้น
เส้นผ่านศูนย์กลางที่กำหนด: สามารถใช้กับท่อขนาดเส้นผ่านศูนย์กลางภายใน 32 ถึง 63 มม.
ระดับการป้องกันการเข้า: IP65

ดาวน์โหลด PDF 1339

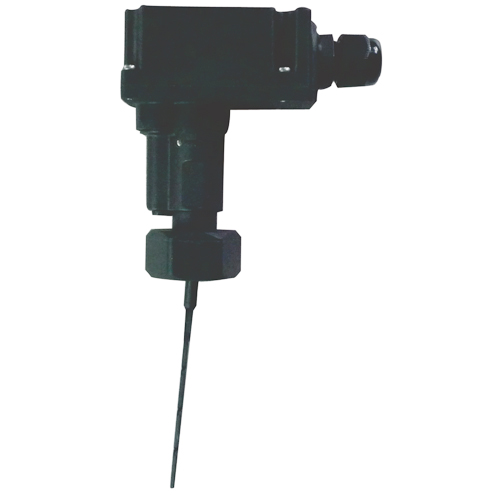

Type: RAX

โฟลว์สวิทช์ใบพาย(Paddle flow switches), หน้าสัมผัสรีดสวิตท์, รีเลย์ SPDT 16A ในตัว

วัตถุประสงค์หลัก: การใช้งานทั่วไปในการตรวจจับการไหล ตำแหน่งการติดตั้งที่แนะนำคือท่อแนวนอน แต่สามารถติดตั้งในตำแหน่งใดก็ได้
การสัมผัส: Reed switch + relay, SPDT
แกนใบพาย: ไทเทเนียม
ใบพาย: PPO สามารถแยกออกเป็น 4 ส่วน หมายเลข 1 ถึง 4 สำหรับการปรับเส้นผ่านศูนย์กลางท่อ
ระดับกระแสไฟฟ้า: 15A, 250V, โหลดความต้านทาน
ชนิดหน้าสัมผัสไฟฟ้า: SPDT
ความดันปกติที่ 20 ° C: 1MPa (PN10)
ช่วงอุณหภูมิ: 5 ถึง 80 ° c
การป้องกันการเข้า: IP65

ดาวน์โหลด PDF 1464

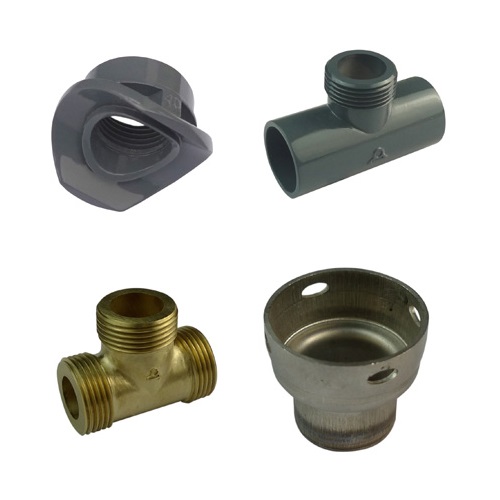

Type: 6R1

อุปกรณ์เสริม สำหรับสวิตช์ใบพาย R1B, R1P, R1X, RAX, R1V

แซดเดิ้ล PVC male BSPP 3/4" สำหรับการยึดติด,เหมาะสำหรับรูขนาดเส้นผ่าศูนย์กลาง 24 ถึง 25 มม.ที่เจาะในท่อ
PVC Tees: PVC¾” BSPP male PVC Tee สำหรับยึดบนท่อ PVC DN25, DN50, DN60

ดาวน์โหลด PDF 1465
